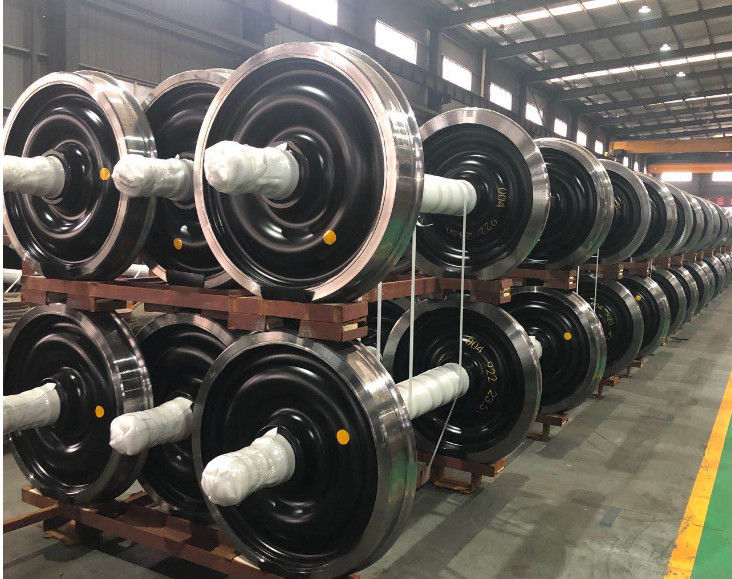

مجموعة عجلات السكك الحديدية BA004 مجموعة عجلات ((22.5t) إصدار شهادة TSI

مجموعة عجلات السكك الحديدية BA004 مجموعة عجلات (22.5t) إصدار شهادة TSI

مجموعات عجلات، مقاس 1435 ملم، مع عجلات أحادية الكتلة 920 ملم، لحمل محور 22،5 طن

وفقًا للمواصفات التقنية EN EN13260 (مجموعة عجلات) ؛ EN13261 (محاور) و EN13262 (عجلات).

الخصائص التقنية الرئيسية:

- مساحة 1435 ملم

- طول المحور الإجمالي 2180 (+1/-1) ملم

- المسافة بين محاور العوارض 2000 ملم

- المسافة بين العجلتين المضغوطتين على المحور: 1360 (+1/-1)

- الضغط الاسمي على عجلة قطر المحور

- وزن العجلات حوالي 998 كجم

- قطر عجلة التدحرج 920 (+4/-0) ملم

- قطر عجلة إشارة حد التآكل 840 (+2/0) ملم

- عرض حافة العجلة 135 (+1/-1) ملم

- قطر الداخل للفيل على جانب الشفة 810 (+ 0/-4) ملم

- قطر الداخل للفايم العاكس لجهة الشفاه 810 (+ 0/-4) ملم

- سمك الشبكة:

- عند الاتصال مع الحلقة 20 (+2/-0) ملم

- عند الاتصال مع السفينة 20 (+2/-0) ملم

- القطر الخارجي للمحور على الجانب المعاكس للشفة 240 (+4/-0) ملم

- القطر الخارجي للمحور على جانب الشفة 240 (+4/-0) ملم

- طول المحور: 185 (+3/-0) ملم

- قطر جسم المحور 173 (+2/-0) ملم

- ضغط عجلة اسمية على قطر المحور 200 ملم

- ملف التدحرج وفقًا للمواصفات EN13715-S1002/h28/e32.5/6.7٪

- طول المحور الإجمالي 2180 (+1/-1) ملم

- قطر صحيفة المحور 130p6 ((+0.068/+0.043) ملم

- طول مذكرة المحور 191 (+ 0.5/- 0.5) ملم

- قطر غطاء المحور f 160 t7 (+ 0.174 / + 0.134) مم

- طول الغطاء 58 (+1/-0) ملم

- ضغط عجلة اسمية على قطر المحور 200 ملم

-الفلنج 30.5/32.5 ملم

يمكننا أيضا إضافة الطلاء وفقا لمتطلباتك.
